Датчики давления Balluff: контроль процессов в промышленной автоматике
Давление относится к базовым параметрам промышленного процесса: по нему контролируют работу пневматических и гидравлических систем, состояние фильтров, подачу среды и герметичность отдельных участков. Ошибка при выборе датчика проявляется не только в неточных показаниях. Неподходящий диапазон, материал присоединения или тип выходного сигнала способны нарушить алгоритм управления всей установки.
Для первичного подбора удобно сопоставить исполнение, диапазон измерения и способ подключения в разделе Датчики давления Balluff. Окончательное решение принимают по документации конкретной модели и условиям на объекте: рабочей среде, температуре, динамике давления и требованиям системы автоматизации.
Какие исходные данные нужны до выбора
Начинать стоит не с размера корпуса или разъёма, а с технологической задачи. Инженеру необходимо знать нормальное рабочее давление, возможные пики, допустимую погрешность и частоту изменения параметра. Диапазон измерения выбирают так, чтобы штатный режим находился в его информативной части, а кратковременные перегрузки не выходили за допустимые пределы устройства.
Следующий вопрос — измеряемая среда. Сжатый воздух, вода, масло и технологические жидкости предъявляют разные требования к материалам, уплотнениям и конструкции измерительной ячейки. Совместимость нельзя определять только по внешнему виду прибора: её проверяют по паспорту и по данным о составе, температуре и возможных загрязнениях среды.
Абсолютное, избыточное и дифференциальное давление
В большинстве машин контролируют избыточное давление относительно окружающей атмосферы. Абсолютное измерение используют там, где нужна привязка к вакууму, а дифференциальное — для сравнения двух точек. Последний вариант помогает, например, оценивать перепад на фильтре или контролировать состояние участка трубопровода.
Тип измерения должен соответствовать смыслу сигнала в системе управления. Если заменить один принцип другим без пересчёта уставок, показания могут выглядеть правдоподобно, но приводить к неверным решениям автоматики. Поэтому в спецификации лучше явно фиксировать не только диапазон, но и опорное давление.
Выходной сигнал и подключение к контроллеру
Датчик может передавать аналоговый сигнал или работать как электронное реле с дискретными выходами. Аналоговый канал нужен, когда контроллеру важно видеть текущее значение и строить по нему регулирование. Дискретный выход удобен для пороговой сигнализации: достижения минимального или максимального давления, подтверждения зажима либо контроля наличия подачи.
Перед монтажом сверяют диапазон входа контроллера, схему питания, тип коммутации и распиновку разъёма. Даже одинаковые по назначению устройства могут отличаться логикой выхода и параметрами электрической нагрузки. Кабель прокладывают с учётом электромагнитной обстановки, а экран и заземление выполняют по проекту оборудования.
Монтаж без лишних ошибок
Место установки должно давать репрезентативное давление и оставаться доступным для обслуживания. Датчик не следует использовать как механическую опору для трубки или коллектора. Резьбовое соединение затягивают рекомендованным моментом, применяя совместимое уплотнение и не передавая усилие через корпус или разъём.
- Проверьте направление потока и наличие пульсаций от насоса или клапанов.
- Исключите скопление конденсата там, где оно может повлиять на измерение.
- Защитите прибор от ударов, вибрации и недопустимого нагрева.
- Оставьте место для подключения кабеля и последующей замены устройства.
- После монтажа выполните проверку герметичности безопасным для среды способом.
Настройка порогов и диагностика
Для дискретных выходов задают точку переключения и возврата. Разница между ними предотвращает частые срабатывания около порога. Её выбирают с учётом естественных колебаний процесса: слишком узкий интервал вызывает дребезг сигнала, а чрезмерно широкий может задержать возврат оборудования в нормальный режим.
После запуска полезно сравнить показания с контрольным средством измерения и проверить реакцию контроллера на несколько характерных режимов. В журнале наладки фиксируют модель, серийный номер, диапазон, уставки, дату проверки и место установки. Такая запись упрощает поиск причин при отклонениях и ускоряет замену.
Обслуживание в эксплуатации
Периодичность осмотра зависит от ответственности контура и условий работы. Проверяют герметичность присоединения, целостность кабеля, загрязнение рабочей поверхности и стабильность показаний. Если среда оставляет отложения, способ очистки выбирают только из разрешённых изготовителем, чтобы не повредить мембрану и уплотнения.
Признаками проблемы могут быть медленная реакция, скачки сигнала, постоянное смещение нуля или расхождение с другим контрольным каналом. Диагностику проводят последовательно: оценивают сам процесс, питание, проводку, вход контроллера и лишь затем делают вывод о неисправности датчика. Это помогает не заменять исправный прибор из-за ошибки в соседнем участке системы.
Краткий алгоритм подбора
- Определить тип давления, рабочий диапазон, пики и требуемую точность.
- Проверить совместимость материалов с измеряемой средой и температурой.
- Выбрать присоединение, степень защиты и устойчивость к условиям монтажа.
- Согласовать питание, выходной сигнал, разъём и входные цепи контроллера.
- Задать уставки, провести функциональную проверку и сохранить параметры наладки.

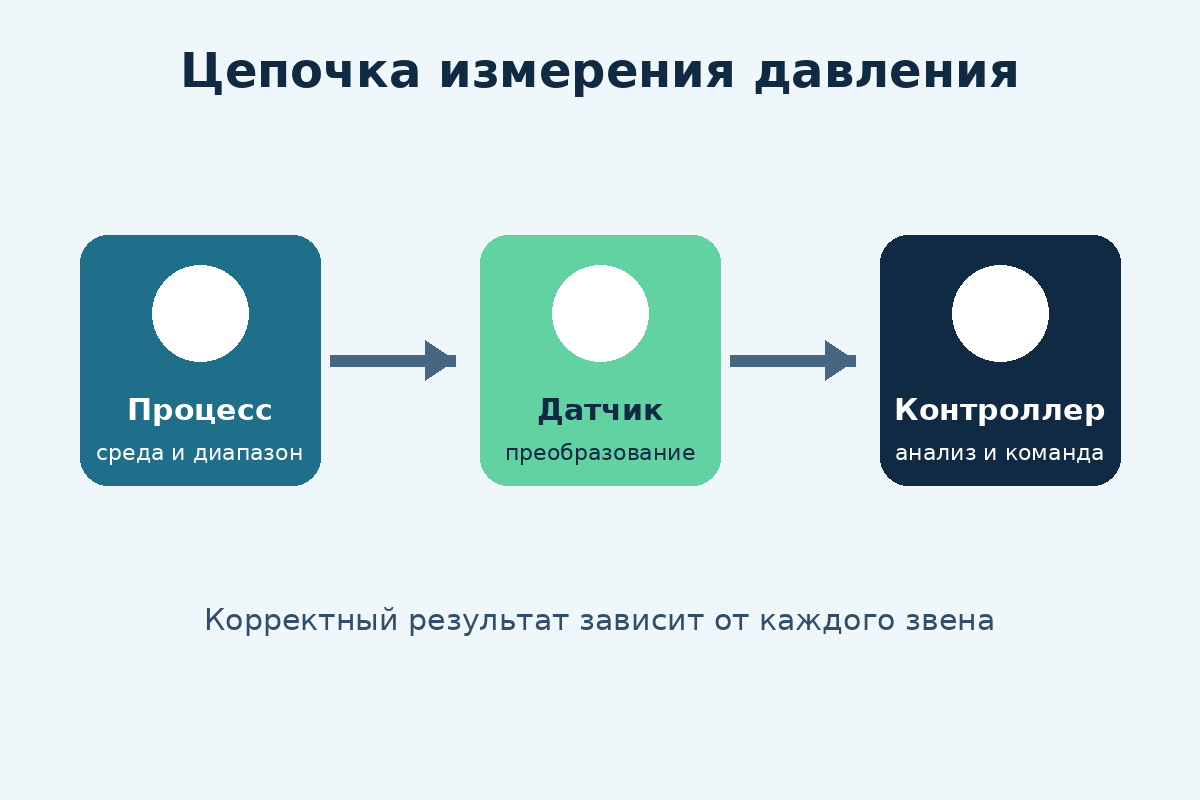

Надёжная работа датчика определяется всей цепочкой — от корректного диапазона до монтажа и настройки логики контроллера. Если заранее описать процесс и проверить совместимость каждого интерфейса, измерение давления становится предсказуемым источником данных для автоматики, а не отдельным элементом, требующим постоянного внимания.
