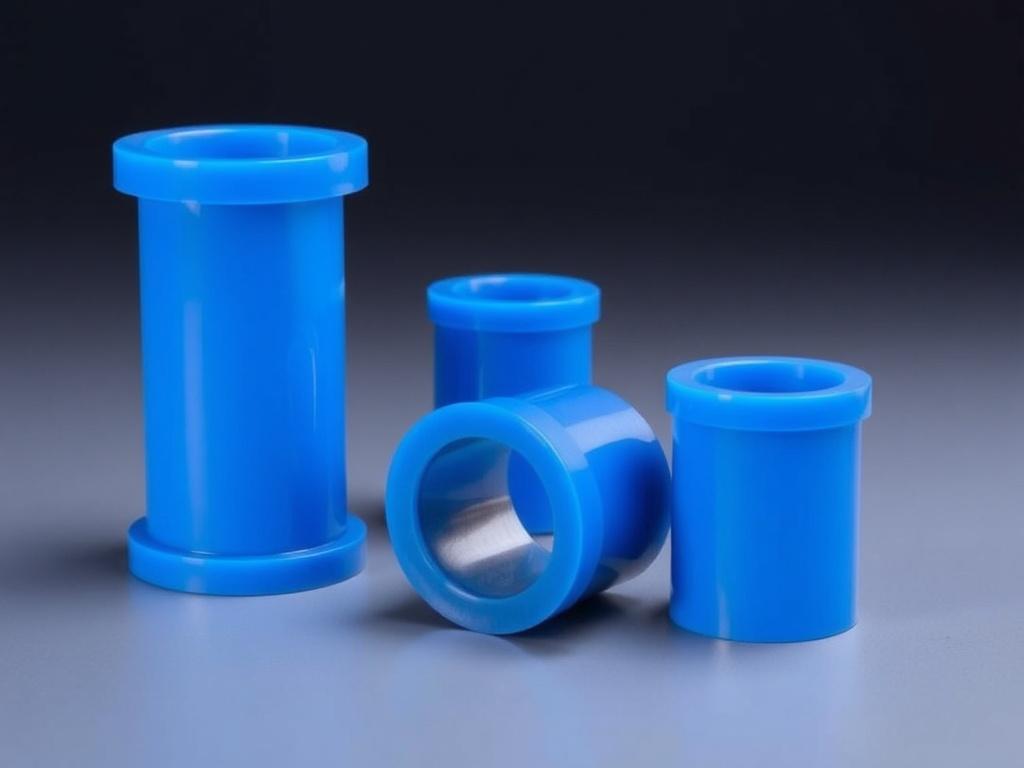

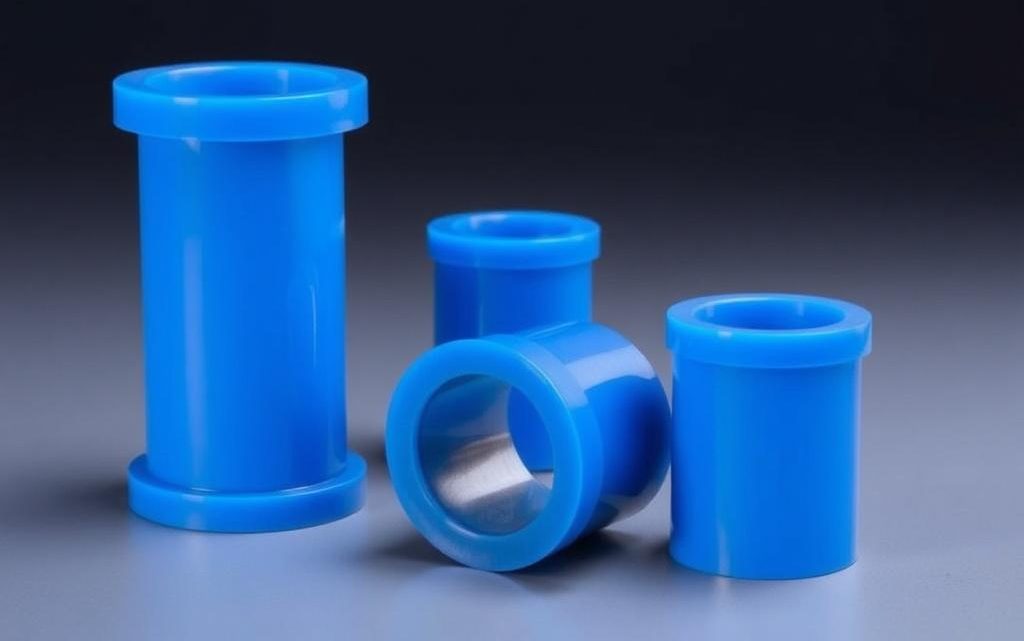

Пластиковые втулки на заказ: как получить надежную деталь литьем под давлением
Пластиковая втулка кажется простой деталью: труба, отверстие, немного посадочных поверхностей. На практике именно втулки часто оказываются критичными точками в механизмах — от дверей бытовой техники до шаговых двигателей. Литье под давлением позволяет получить массовые партии с высокой повторяемостью, но здесь важна каждая деталь: выбор материала, конструкция, форма литника и качество пресс-формы. В этой статье разберем, что нужно знать при заказе пластиковых втулок, чтобы получить именно тот результат, который выдержит эксплуатацию и не потребует переработки.
Я расскажу о типичных ошибках конструкторов, о том, какие материалы подойдут для разных условий, как влияют форма и размеры на технологию изготовления, какие виды контроля нужны на выходе и как посчитать экономическую целесообразность заказа. Буду говорить просто и по делу, без лишней терминологии — так, чтобы вы могли сразу применить советы в проекте.
Почему литье под давлением — оптимальный метод для втулок
Если нужна большая серия — литье под давлением обычно выигрывает по цене за штуку и по стабильности геометрии. Этот способ позволяет точно воспроизводить сложные формы, сразу получать детали со сложным внутренним профилем, добавлять посадочные элементы и, при необходимости, вставлять металлические вкладыши прямо в процессе формовки. На сайте https://vpmat.ru/articles/plasticvtulki.html можно получить больше информации про пластиковые втулки на заказ.
При малых сериях иногда выгоднее выбрать прототипирование — 3D-печать или литье в силиконовые формы. Но как только количество подрастает, затраты на пресс-форму окупаются, а серийность и скорость цикла делают литье под давлением предпочтительным вариантом.
Преимущества и ограничения
- Преимущества: высокая повторяемость, скорость производства, возможность многократных полостей в форме, точность размеров при стабильном процессе.
- Ограничения: значительные первоначальные инвестиции в пресс-форму, требования к конструктиву (толщина стенок, уклоны), возможные дефекты — усадка, потеки, следы литника.
- Вывод: литье под давлением — выбор для серий от сотен до миллионов штук, если конструкция учтена для этой технологии.
Материалы: что выбрать для втулок
Выбор материала определяет трение, износостойкость, тепловую стабильность и химическую стойкость втулки. Ниже — краткая таблица с типичными материалами, их сильными и слабыми сторонами и примерами применения.
| Материал | Преимущества | Недостатки | Типичные применения |
|---|---|---|---|
| Нейлон (PA) | Высокая прочность, хорошая износостойкость, ударная вязкость, доступность | Влагоабсорбция меняет размеры, ограниченная химостойкость к кислотам | Втулки в подшипниках, направляющие, мебельные элементы |
| Ацеталь (POM) | Низкое трение, стабильность размеров, отличная обработка | Чувствителен к некоторым растворителям, менее ударопрочен при низких температурах | Подшипники, зубчатые колеса, точные втулки |
| Полипропилен (PP) | Химическая стойкость, низкая цена, неплохая гибкость | Низкая теплостойкость, выше усадка | Бытовые устройства, легкие втулки |
| Полимер с тефлоновым наполнителем (PTFE-Compound) | Очень низкое трение, само смазывающиеся свойства | Дороже, менее прочен на излом, сложнее формовать | Втулки в условиях сухого трения, ответственные узлы |
| Поликарбонат (PC) | Высокая прочность и термостойкость | Более высокий коэффициент трения, чувствителен к царапинам | Втулки с нагрузкой на прочность при высоких температурах |
Если нужна самосмазывающаяся втулка, рассмотрите наполнители или композиции с PTFE. Для точных размеров и низких допусков лучше подойдет POM. Для недорогих решений в сухой среде часто выбирают PP.
Конструктивные особенности: как проектировать втулку для литья
При проектировании втулки важно думать не только о функциональной геометрии, но и о технологичности. Несоблюдение простых правил приводит к дефектам, переработкам и увеличению стоимости.
Основные принципы: обеспечить ровную и достаточную толщину стенки, добавить уклоны на боковых поверхностях, предусмотреть радиусы переходов и оптимальное расположение литников и впрысков.
Ключевые рекомендации
- Однородная толщина стенки. Резкие переходы приводят к напряжениям, усадке и неровностям.
- Уклоны 1-2° в зависимости от высоты вытяжки. Для глубоких форм нужен больший уклон.
- Радиусы вместо острых углов: облегчают заполнение и уменьшают концентрацию напряжений.
- Расположение литника так, чтобы поток пластика равномерно заполнял полость и не образовывал холодные швы в критичных зонах.
- Интеграция посадочных мест и фасок в форму — это нормально, но держите допуски в разумных пределах или планируйте постобработку.
Точность и допуски
Для пластиковых деталей нет единого жесткого стандарта допусков — многое зависит от материала, размера и конфигурации формы. Втулки с функцией подшипника обычно требуют меньших допусков по внутреннему диаметру, и для них часто применяют подгонку после формовки или используют сыгранные методы контроля при проектировании.
Если необходима высокая точность, рассмотрите: постобработку на токарном автомате, использование стальной формы с высокой стабильностью или добавление измерительных штифтов и посадочных элементов в конструкцию.
Инструмент и сроки изготовления пресс-формы
Пресс-форма — главное капиталоёмкое вложение в проект. Ее стоимость определяется количеством полостей, сложностью выреза, материалом стали и необходимыми допусками. Простая однополостная форма из стали обойдется дороже, но прослужит сотни тысяч циклов. Алюминиевые прототипные формы дешевле и быстрее в изготовлении, но служат ограниченное время.
| Тип формы | Стоимость | Срок изготовления | Ресурс | Когда применять |
|---|---|---|---|---|
| Алюминиевая прототипная | Низкая | Короткий (недели) | До нескольких тысяч циклов | Прототипы, малые серии |
| Стальная однополостная | Средняя | Несколько недель | Десятки–сотни тысяч циклов | Средние серии |
| Стальная многополостная | Высокая | Дольше | Сотни тысяч — миллионы циклов | Большие серии |
Решение о типе формы стоит принимать, опираясь на прогноз производства. При сомнениях обсуждайте этапы: сначала прототип, затем доработка формы и переход на стальную кассету.
Процесс производства и контроль качества
Производство состоит из нескольких стадий: подготовка 3D-модели и чертежей, изготовление формы, пилотные пробы, оптимизация параметров процесса, запуск серийного производства и контроль качества. На каждом этапе полезно фиксировать полученные параметры и пороговые значения для повторяемости.
Контроль качества включает как визуальную инспекцию, так и измерения. Для втулок критичны внутренний диаметр, концентричность, фаски и шероховатость контактных поверхностей. При необходимости проводят испытания на износ и трение в условиях, приближенных к реальной эксплуатации.
Типичные проверки
- Визуальный осмотр на дефекты поверхности, потеки, наплывы.
- Измерение размеров — шаблонами и с помощью CMM для выборочных контролей.
- Испытания на износ и трение при заданной нагрузке и частоте вращения.
- Тесты посадки: проверка взаимозаменяемости и усилий при сборке.
Стоимость и экономическая целесообразность
Основные факторы, влияющие на цену за штуку: стоимость формы, цена материала, цикл формования, сложность постобработки и объем партии. Чем больше партия, тем быстрее окупается форма, и тем ниже становится себестоимость детали.
Для оценки выгодности имейте в виду: простая форма и оптимизированная толщина стенки уменьшают время цикла и расход материала. Многополостная форма уменьшает затраты за штуку, но увеличивает изначальные инвестиции.
Частые ошибки и как их избежать
Заказчики часто совершают одни и те же промахи: просят невозможные допуски без увеличения бюджета, забывают про уклоны, выбирают неподходящий материал из-за цены, а не по свойствам. Другой распространенный косяк — отсутствие четких требований к поверхности и посадке, что приводит к пересмотру технологических карт уже после запуска.
Избежать этих ошибок просто: привлекайте технолога на этапе концепта, формируйте техзадание с описанием условий эксплуатации, предоставляйте 3D-модель с обозначенными допусками и критичными поверхностями.
Как оформить заказ: чек-лист для поставщика
Простой список информации, который всегда помогает ускорить процесс и избежать недопониманий:
- 3D-модель в формате STEP или IGES и 2D-чертежы с размерами и допусками.
- Материал и требования по сертификации или примеси (если есть).
- Требуемая партия и прогноз на год.
- Требования к поверхности: Ra, обработка, маркировка, цвет.
- Условия эксплуатации: температура, влажность, химическая среда, нагрузка.
- Требования к упаковке и логистике.
- Сроки и этапы приемки — образцы, контрольные партии, приемка по Актам.
Постобработка и дополнительные опции
Иногда литая втулка требует дополнительных операций: токарная подгонка внутреннего диаметра для точной посадки, установка металлических вставок, литье с вкладышем, гальванические покрытия для контактных поверхностей редко применяются к пластикам, но возможны альтернативы: нанесение сухой смазки, лазерная маркировка, покраска или термообработка для стабилизации размеров.
Если деталь должна быть самосмазывающейся, обсудите с поставщиком варианты композита с наполнителем PTFE или графитом. Для высокотемпературных применений рассмотрите полиэфирсульфиды и полимеры с повышенной термостойкостью.
Примеры применения пластиковых втулок
Втулки встречаются повсюду: в мебельной фурнитуре они облегчают вращение и уменьшают шум, в бытовой технике служат опорой для валов, в автомобилях используются в системах управления и салонных механизмах. Часто клиенты удивляются, сколько вариантов исполнения одной и той же по виду втулки можно получить, если изменить материал, допуски или технологию производства.
Грамотное сочетание конструкции и технологии позволяет получить деталь, которая служит годами и не требует дорогостоящих замен.
Заключение
Заказать пластиковые втулки на литье под давлением — задача, которую выгодно решать системно: начинайте с четкого техзадания, выбирайте материал по эксплуатационным требованиям, проектируйте деталь с учетом технологических правил и рассчитывайте экономику исходя из ожидаемых объемов. Правильно выбранная пресс-форма и ранняя работа с технологом сокращают риски и позволяют получить качественную, долговечную втулку по разумной цене.
Если вы готовите проект, соберите чек-лист из раздела «Как оформить заказ» и обсудите его с поставщиком ещё на этапе эскизов. Это сэкономит время и деньги на последующих доработках и ускорит выход на серийное производство.
